Увод у алуминијумске и алуминијумске материје

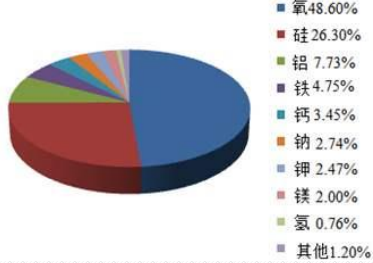

Алуминијум је најчешће дистрибуиран и обилни метални елемент у Земљиној коре, која чини приближно 7,3-8,3% укупне масе коре, секунде само кисеоником и силицијума; Алуминијум је откривен почетком 19. века и почео је да има производњу у почетку 20. века; Тешка алуминијумска легура измислила је почетком 20. века и широко се користила у војној индустрији током светског рата И.
Алуминијумска легура: легура заснована на алуминијуму са одређеном количином осталих алегалних елемената, што је један од лаких металних материјала.
Алуминијум легура вс челик
Алуминијумска легура има ниску густину, умерену снагу, високу специфичну чврстоћу и специфичну чврстину; Одлична отпорност на корозију; Висока топлотна проводљивост и електрична проводљивост; Средње издужење, пластична обрада захтева строгу контролу параметара процеса; Тешкоћа заваривања је нешто већа.

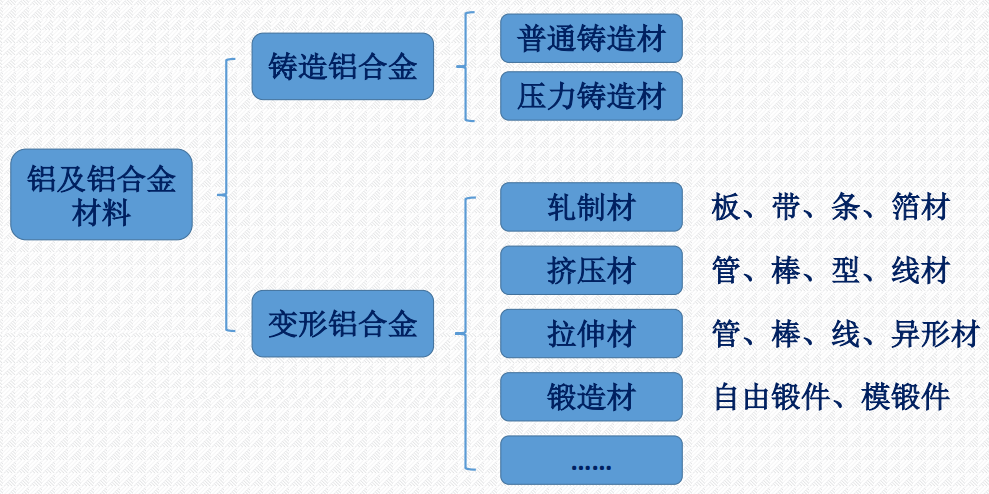

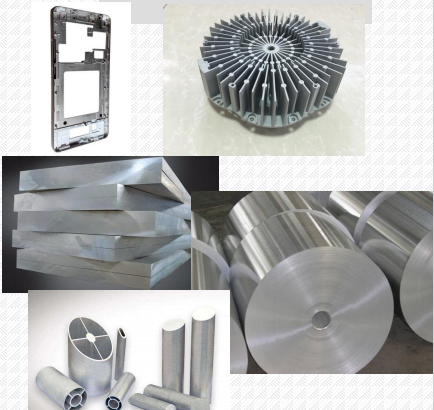

Класификација легура алуминијума и алуминијума по методи обраде
Ливење алуминијумске легуре: алуминијумска легура са жељеним обликом и структурним својствима добијеним бацањем у разне моделе под одређеном температуром, брзином и спољним снагама, користећи добру флуидност и попуњавање алуминијумске алуминијумске алуминијумске алуминијумске алуминијумске алуминијумске алуминијумске алуминијумске алуминијумске алуминијумске алуминијумске алуминијумске алуминијумске алуминијумске алуминијумске алуминијумске топљење.
Деформисана алуминијумска легура: разне полупроизове легуре алуминијума као што су плоче, цеви, шипке, жице и профили од алуминијумских ингота растопљени и бацали са легињским састојцима као сировинама и обрађеним различитим методама прераде притиска (котрљање, екструзија, истезање, колинг, екструзија, истезају се сирови материјали и прерађују се сирови материјали и прерађују се сирови материјали и прерађују се разни начини прераде, ковање и обрада, коврчасти се од легура и састојака алуминираних материјала и бацају се сирови материјали и обрађени различитим методама прераде притиска , итд.).
Ливена алуминијумска легура и деформисана алуминијумска легура
Главна разлика између легуре ливеног алуминијума и деформисана алуминијумска легура је да садржај легирајућих елемената силикона у легура од ливеног алуминијума прелази то у већини деформисаних легура алуминијума; Деформисана алуминијумска легура има густу структуру, јединствени састав и некретнине, велику чврстоћу и добру пластичност; Алуминијумско легуре има добру обраду, мање је ограничен дизајном структуре компоненте и има високу ефикасност производње; Ливење алуминијумске легуре има добре перформансе ливења и може се користити за прављење сложених обликованих делова; Нема потребе за великом додатном опремом; Има предности уштеде метала, смањење трошкова и смањење радног времена и широко се користи у ваздухопловству и цивилној индустрији. Такође се користи за производњу делова као што су главе цилиндра, преносе и клипови за аутомобиле, кућишта за инструменте и метра и пумпне тела за суперпунике.
Деформабилна алуминијумска легура игра главну улогу у материјалима који се користе у производима авиона и ваздухоплова, као што су коже авиона, главне греде, оквири, оквири, ребра, слетање, законе, итд. Такође се широко користи и у бродоградњи, аутомобилу Грађевинска индустрија.
Метода за означавање одливних алуминијумских легура (ГБ / Т 8063-2017)

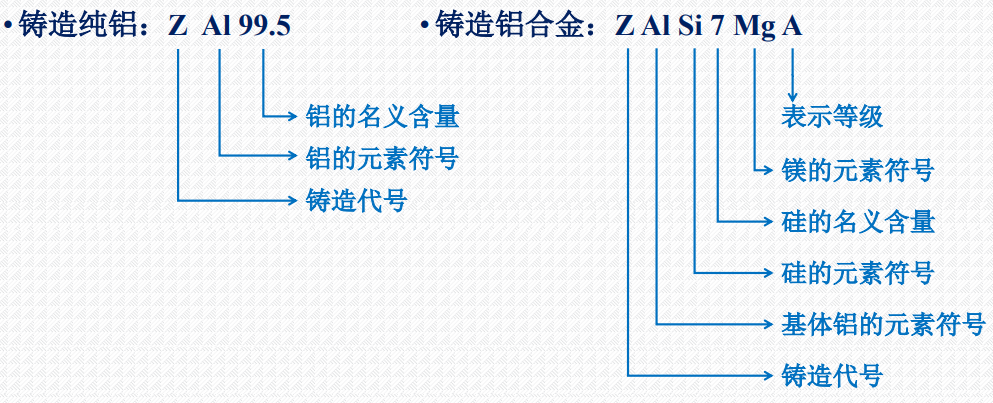

Тренутно не постоји јединствени стандард за лијевање легура алуминијума и на међународном нивоу, а свака земља (компанија) има своје именовање и терминологију легура. Према кинеским стандардима, одлива од обојених металних метала састоје се од "З", елемента симбола базног метала, симболом главног легираног елемента и број који указује на номинални садржај легидног елемента; Када постоји више од 2 легираних елемената, оцена легуре треба да наведе симболе елемената и њихове номиналне садржаје који су довољни да указују на главне карактеристике легуре; Симболи елемената легура распоређени су у силазном редоследу њиховог номиналног садржаја; Осим номиналног садржаја матричног елемента, који није назначен, номинални садржај осталих легура елемената је назначен након симбола тог елемента.

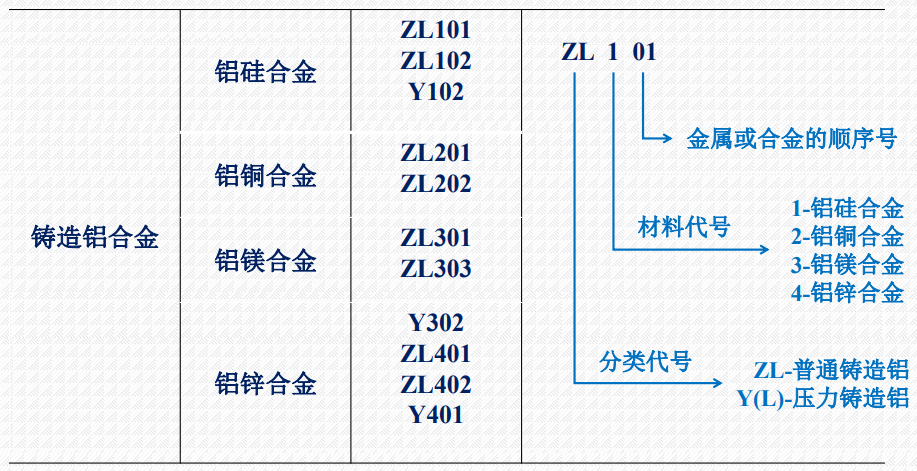

Код легуре алуминијума
Метода за означавање деформисаног алуминијума и алуминијумских легура (ГБ / Т 16474-2011)
Метода именовања за деформисане алуминијумске и алуминијумске алуминијске оцене усваја четири знака знакова: Прва, трећа и четврта цифра су арапски бројеви, а друга цифра је енглеско велико слово; Прва цифра представља групу алуминијумских и алуминијумских легура; Друга цифра или слово представља модификацију оригиналног чистог алуминијума или алуминијумске легуре; Последње две цифре означавају чистоћу различитих легура алуминијума или алуминијума у истој групи; Међународни целини целини са цифреним системом могу се директно упућивати. На пример: 7А047075.

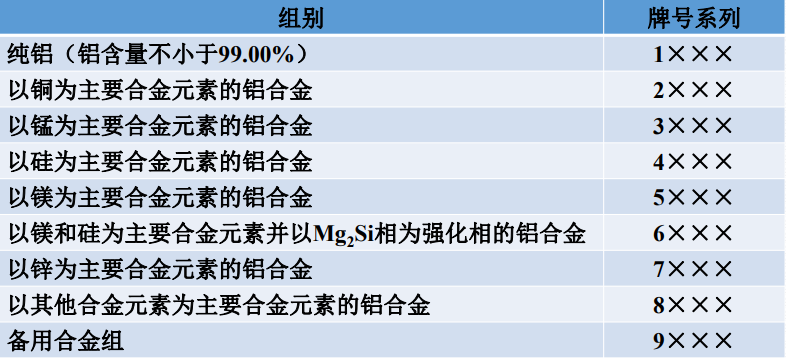

Групе деформисаних алуминијумских и легура алуминијума
Државни код за деформисане алуминијумске и алуминијумске легуре (ГБ / Т16475-2008)
Основни државни кодови за деформисани алуминијум и легуре алуминијума: Ф (слободно радно стање), о (жанело стање), х (радно очврснуто стање), В (стање за топлотно поступање), Т (стање топлоте), Т (стање топлоте), Т (стање топлоте).

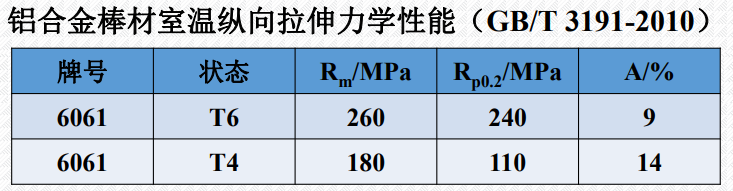

Перформансе и стање алуминијумских легура материјала су директно повезани
Деформисани алуминијумски и алуминијумски легури
Алуминијумске легуре у Кини: ЛГ1, ЛД10; Цлассифиед алуи Својства и апликација: Индустријски чисти алуминијум (Л), индустријски алуминијум са високим чистоћи (ЛГ), обложени алуминијум (ЛБ), алуминијум хрђе (ЛФ), алуминијум хрђе (ЛФ) ЛИ), ултра тврди алуминијум (ЛЦ), фалсификована алуминијум (ЛД), специјални алуминијум (ЛД) итд.; Генерално, може да одговара четири разреда система знакова, које се могу наћи у ГБ / Т 3190-2008.
Развојни статус материјала за алуминијумске легуре у Кини
Кина је главни произвођач и потрошач алуминијумских легура материјала; Материјали за алуминијумске легуре имају широк спектар примене у транспорту, морском, ваздухопловству и другим пољима, посебно у неким лаганим кључним компонентама аутомобила, авиони, ваздухоплова, бродова и других поља. Алуминијумски алуминијумски материјали су незамјењиви; Кина је земља са великом производњом алуминијумских материјала и великом обимом производне опреме у свету; Тренутно је велика већина алуминијумских легура у Кини у Кини у Кини, а средњег доњих производа и неких производа се још увек морају купити по високим ценама из иностранства са застарелим нивоима обраде и лошим стабилношћу производа.
Развојни циљеви материјала за алуминијумске легуре у Кини
2019 Истраживачки извештај о стратегији развоја основних материјала (неплодних метала) кинеске академије инжењерства. На основу стварне ситуације у Кини и уска грла наишла на поље Алуминијумске легуре, удружење нефарних метала у алуминијума, предлаже следеће средњорочне развојне циљеве: до 2030. године, алуминијумски алуминијумски алуминијумски алуминијумски алуминијумски алуминијумски алуминијумски алуминијумски алуминијумски алуминијумске стандарде догодио се са међународним међународним добрима нивои и свеобухватни механички и процесни својства материјала испуњаваће захтеве савремених показатеља прерађивачких индустрија; До 2035. године, алуминијумски алуминијски материјали ће догодити добри међународни ниво, постигавши самодовољност и извоз велике већине материјала за алуминијумске легуре и остваривање развоја глобалне индустрије легуре алуминијума.
Нови напредак у алуминијумским материјалима у Кини
Постоји хитна потражња за великим материјалима од алуминијума велике перформансе у пољима на низводној примени; Рафинирање микроструктуре; Додавањем литијумских или ретких земаљских елемената итд.; Путем технологије након прераде: вишеструко прецизно котрљање, велика деформација итд.; Композитни материјали засновани на алуминијуму; Алуминијска легура у праху; Формирање спреја, формирање коагулације и тхикотропно формирање.

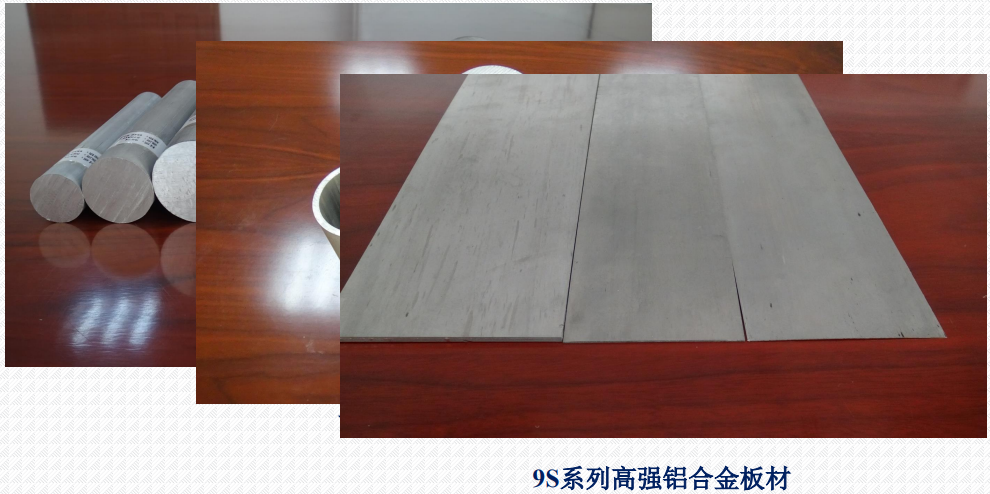

9 серија са вожом са високим перформансама Металургија алуминијумска легура
Достигнућа истраживања и развоја Цхангцхун Института за примењену хемију, кинеску академију наука, која су узела више од 20 година; Инкубациони пројекат Кингдао Зхонгке примењено истраживачки институт хемијске технологије; Индустријализовани пројекти алуминијумске легуре у праху на свету; Користећи механичко легирање + получврсте производњу металургије у праху, низ специјалних легура алуминијума са високом чврстоћом (9С), високим отпором на корозију (9Ц), отпорност на високу температуру (9Х), ниска експанзија и висока отпорност на хабање (9Ц) ) су припремљени; Попуњава јаз у легурима алуминијума у Кини и може да замени увезено 7075, 5083, ЦЗ42 и 4032 легуре алуминијума.

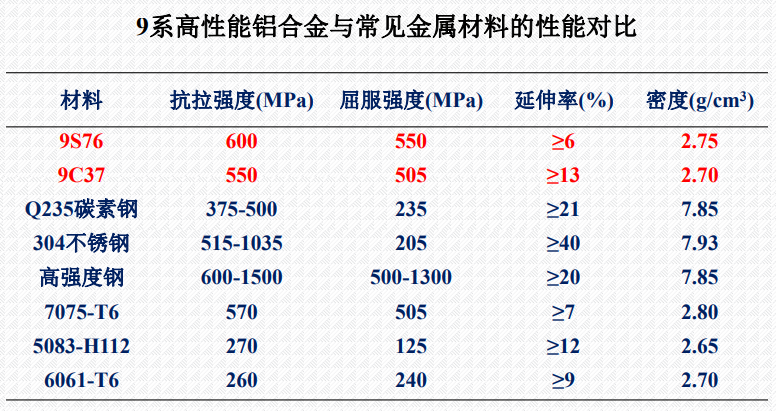

Имовина
Специјални алуминијумски алуминијски материјали који су постављени методом металургије у праху имају велику чврстоћу, стабилне перформансе и значајно боље показатеље од традиционалних алуминијумских легура произведених у индустријализацији; Индикатори механичких перформанси материјала у тродимензионалном правцу су у основи исти.
Метода обликовања
Одлични процес синтеровања може постићи добре перформансе без старења третмана, а процес је једноставан.
Перформансе заваривања
Механизам микро ојачања од алуминијумских алуминијумских серије серије не показује значајно смањење снаге у зглобу за заваривање трења.
Истраживање примене алуминијумске легуре у области кућних апарата
Расправа о примјени алуминијумске легуре у пољу кућног апарата - лима
Алуминијска плоча има бољу отпорност на корозију од челичне плоче; Обична анодација може побољшати естетику; Тврди анодизирање / микро АРЦ оксидација може побољшати отпорност на хабање и сигурност; Може се користити за плоче, структурне плоче, фиоке итд.; Отпоран на мрље, отпоран на сунчање и није лако огребати.
Могуће техничке потешкоће: уједначеност површинског обрада за плоче велике величине.
Расправа о примјени алуминијумске легуре у области кућних апарата - профили и цеви
Профили алуминијумске легуре могу заменити челик и користити се као структурни материјали за подршку за кућанске апарате; Танке зидне цеви могу се користити као цеви за размену топлоте за клима уређаје / фрижидере, замењују бакарне цеви; 9Ц1 * Алуминијумска легура серије, са преко 99% алуминијумског састава; Затезна чврстоћа достиже преко 300МПА, а топлотна проводљивост је 210В / м • к ±; Отпорност на корозију и добра флуидност расхладне траке.
Расправа о примени алуминијумске легуре у области кућних апарата - резервни делови

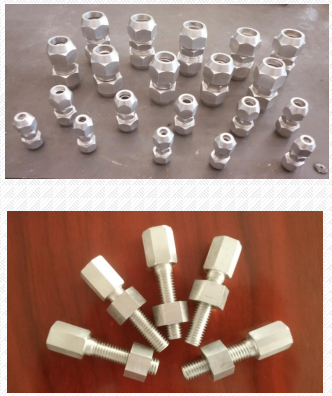

Замените АЛЛОИ БОППЕР да бисте произвели фрижидер / конектори за клима уређај, директни конектори итд.; Ρ (9С) = 2,80, ρ (9Ц) = 2,70, ρ (Х62) = 8.93, ρ (Т2, Т3) = 7.83; замените челик производећи вијке и матице; Спречити електрохемијску корозију шкољке; Побољшати свеобухватне перформансе електричних уређаја.
Расправа о примјени алуминијумске легуре у области кућних апарата - унутрашњи резервоар бојача воде

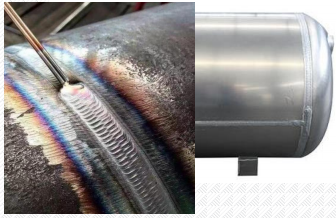

Тренутно се користе челични савијање плоче, заваривање и омаловажавање омаловажавања, што је резултирало неравномерним заваривањем који су склони корозији и цури, који утичу на њихов радни век.
Предлог: Замените се алуминијумском легура унутрашњег облога.
Опција 1: Екструзивна цев + трешање Заваривање + микро лук оксидација, опција 2: Савијање алуминијске плоче + трење Мешање Заваривање + микро-оксидација.
Заваривање трење има глатко заваривање и добру поузданост; Након микро-оксидације микро лука, површина унутрашње облоге је пресвучена са глином керамичким слојем, што је безбедан и нетоксичан.

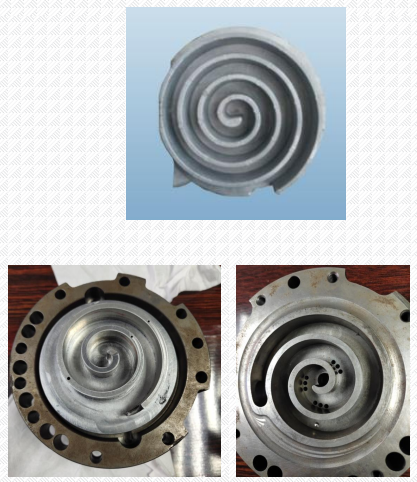

Расправа о примени алуминијумске легуре у пољу кућне апарате - ВОРТЕКС ДИСЦ
Нови клима уређаји за енергију широко користе компресоре за померање, који су мале величине и имају високу радну ефикасност; Алуминијумски алуминијумски дискови Вортек су лагани, имају ниску вибрацију и ниску буку; Одређени страни бренд кућних клима уређаја користи вртложни компресор са динамичким диском алуминијумске легуре, постизање односа енергетске ефикасности од 3,6.
Традиционална метода
Ливење ниског притиска; Течно ковање; Вруће ковање; Повратни притисак; 4032 алуминијумска легура; Собна температура затезна чврстоћа 360МПА, тврдоћа 110хб.
Нови материјали и нови процеси
Прецизност прашка кова за формирање технологије; Димензије фалсификованих производа сличне су онима готових делова; Може постићи минимално или без сечења; Ковање има добру снагу и високу отпорност на температуру. Серија серије Алуминијумска легура: собна температура затезњава чврстоћа 450МПА, тврдоћа 135ХБ; Затезна чврстоћа на 350 ° Ц. 180МПА; Највиша температура отпорна на топлоту може достићи 450 ℃.
Истраживање алуминијумске алуминијске апликације у пољу кућног апарата - унутрашња канта машине за прање бубња
Тренутно је унутрашња канта машина за прање бубња углавном израђена од нерђајућег челика; Замените нерђајући челик са алуминијумском легуром отпорним на снагу и корозију; Може смањити тежину за више од 50%; Теоретски, може побољшати ефикасност и смањити шум.
Машина за прање веша
