Резиме чланка

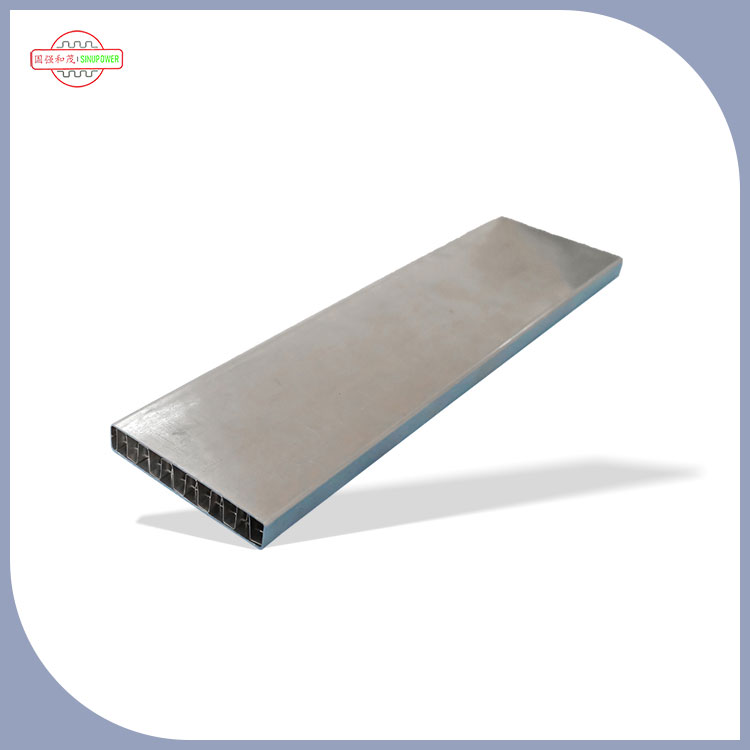

Правоугаоне цевисе појављују у модернијим измењивачима топлоте и термичким системима из једноставног разлога: могу да испоруче јаке перформансе преноса топлоте у уским просторима док помажу инжењерима да контролишу проток ваздуха, пад притиска и геометрију завојнице. Овај чланак разлаже где правоугаоне цеви имају смисла, које болне тачке поправљају (а које не), како их исправно навести и које провере квалитета треба да захтевате да бисте избегли скупа изненађења. Такође ћете добити практичну табелу за поређење, контролне листе за избор и одељак са честим питањима који можете да поделите са својим тимом.
Ако набављате цеви за измењивач топлоте, велике су шансе да не губите сан због „цеви“ уопште – губите сан због онога што цеви могу да се покваре: циљева перформанси, приноса монтаже и распореда испоруке. Ево тачака бола које се појављују изнова и изнова:
Правоугаоне цеви неће магично решити сваки од ових проблема, али када су изабране за прави посао - и правилно специфициране - могу да смање неколико проблема одједном.
Правоугаоне цеви мењају геометрију проточног канала и начин на који се цев повезује са ребрима или плочама. То звучи академски док не видите практичне ефекте:
Укратко: профил вам даје још једну полугу за повлачење када округле цеви не могу да испоруче комбинацију компактности, уклапања у монтажу и термичких перформанси која вам је потребна.
Правоугаоне цеви су посебно атрактивне када је дизајн ограничен или када је ваздушна страна право уско грло. Уобичајени случајеви употребе укључују:
Савет: Ако ваш дизајнерски тим настави да се бори са „потребно нам је више капацитета, али не можемо да развијемо калем“, обично правоугаони профили улазе у разговор.
Учинимо одлуку практичном. Ево упоредне табеле која набавка и инжењеринг могу да користе у раној фази:
| Фактор одлуке | Правоугаоне цеви | Округле цеви |
|---|---|---|
| Искоришћење простора | Често јак у компактним распоредима; лако се слажу у одређене геометрије | Поуздан, али може изгубити простор у уским, правоугаоним ковертама |
| Фин интерфејс потенцијал | Равне стране могу помоћи у постизању доследног контакта када се упаре са дизајном пераја | Заједнички стандарди; алат за пераје широко доступан |
| Поравнање монтаже | Профил може смањити ротацију и побољшати поновљиво позиционирање | Ротација није инхерентно ограничена осим ако је не намећу уређаји |
| Доступност ланца снабдевања | Најбоље са специјализованим произвођачима; обезбедити способност и толеранције | Широка доступност; многи добављачи |
| Спецификација осетљивости | Више—мале промене у угловима, радијусима или зиду могу бити важније | Нижи — стандарди и заменљивост су уобичајени |
| Предвидљивост трошкова | Може бити конкурентан по обиму; зависи од легуре, процеса и толеранције | Често предвидљиво због обима робе |
Када систем не ради, тимови често прво криве „облик цеви“. У стварности, перформансе зависе од неколико варијабли које можете контролисати. Ако процењујете правоугаоне цеви, фокусирајте се на ово:
Најбољи пројекти третирају правоугаоне цеви као део система: цев + ребра + начин спајања + услови рада. Одатле долазе победе.
Већина проблема са изворима се дешава зато што је спецификација цеви „довољно блиска“ за цитирање, али није довољно прецизна за производњу. Користите ову контролну листу да спречите поновне квоте, кашњења и неусклађеност:
Савет за набавку: затражите од инжењера да обезбеди листу „критичних за састављање“. Ако толеранција утиче на уметање пераја, отворе за лемљење или пристајање учвршћења, она спада у спецификацију куповине - није закопана у унутрашњим цртежима.
Правоугаоне цеви се често користе тамо где су прецизност и поновљивост важни. Ево провера квалитета које вас штите од застоја на линији и кварова на цурењу:
Ако ваш пројекат има високу цену квара (расхладна средства, опасни медијуми, тешко приступачне инсталације), третирајте квалитетну документацију као захтев – а не „лепо имати“.
Чак и ако су правоугаоне цеви савршене на папиру, пројекат и даље може пропасти због трења у ланцу снабдевања. Неколико практичних начина за смањење ризика:
Доследност је важнија од савршенства. Епрувета која је „савршена“ у једној серији и мало другачија у следећој је гора од епрувете која је доследно унутар добро дефинисаног прозора толеранције.
Ако набављате правоугаоне цеви за апликације за пренос топлоте, рад са произвођачем који разуме термичке склопове олакшава вам живот—јер они знају шта заправо пође по злу у производњи: уклапање пераја, конзистентност лемљења, померање димензија, деформација у транзиту и празнине у документацији.
Синуповер цеви за пренос топлоте Цхангсху Лтд.фокусира се на решења цеви за пренос топлоте, укључујући правоугаоне цеви дизајниране за термичку опрему и апликације у стилу калемова. Предност партнерства са специјализованим добављачем није само „можете ли успети“, већ „да ли можете да га одржите доследним“ у току производних циклуса — уз подршку ваших спецификација, очекивања од инспекције и ритма испоруке.
Донесите им свој цртеж, услове рада и ограничења монтаже (нарочито толеранције које утичу на уметање и спајање пераја). Што су функционални захтеви јаснији, брже можете да се приближите стабилном дизајну цеви који касније неће изненадити ваш производни тим.
П: Да ли су правоугаоне цеви увек ефикасније од округлих цеви?
О: Не аутоматски. Перформансе зависе од комплетног дизајна — протока ваздуха, геометрије пераја, унутрашњег протока, дебљине зида и квалитета спајања. Правоугаоне цеви могу бити јака опција када су вам потребни компактни распореди или боља контрола поравнања склопа.
П: Која је највећа грешка у набавци код правоугаоних цеви?
О: Нејасне толеранције. Ако ширина/висина, увијање, детаљи угла или стање површине нису дефинисани, можете добити цеви које „испуњавају понуду“, али не успевају у монтажи.
П: Да ли правоугаоне цеви повећавају пад притиска?
О: Могу, у зависности од унутрашње геометрије и услова протока. Прави дизајн може уравнотежити пад притиска и пренос топлоте, али би требало да процените циљеве система (снагу вентилатора или снагу пумпе) уместо да нагађате само на основу облика.
П: Шта да кажем добављачу да избегнем проблеме са лемљењем или спајањем?
О: Поделите метод спајања (лемљење, заваривање, механичко ширење, итд.), потребну чистоћу површине и све критичне димензије које утичу на контролу зазора. Поузданост придруживања је често осетљивија на чистоћу и доследност него што тимови очекују.
П: Како да знам да ли је моја апликација погодна за правоугаоне цеви?
О: Ако сте ограничени простором, борите се са конзистентношћу контакта пераја или покушавате да смањите варијабилност монтаже, правоугаоне цеви вреди проценити. Најбољи следећи корак је да упоредите прототипове или резултате симулације користећи вашу стварну геометрију завојнице.
Ако процењујете правоугаоне цеви за нови дизајн измењивача топлоте - или покушавате да поправите постојећи калем који не ради - немојте се коцкати са "довољно блиским" спецификацијама. Изнесите своје димензије, толеранције, радне услове и начин спајања на сто, и поравнајте на дизајну цеви да ваша производна линија може да ради доследно.
Желите бржи, јаснији процес цитирања и мање изненађења у пробним верзијама?контактирајте наси поделите своје детаље о цртежу и апликацији — ваша будућа личност (и ваш продукцијски тим) ће вам бити захвални.
